輪胎課堂
第二章 輪胎組成、標志、規格

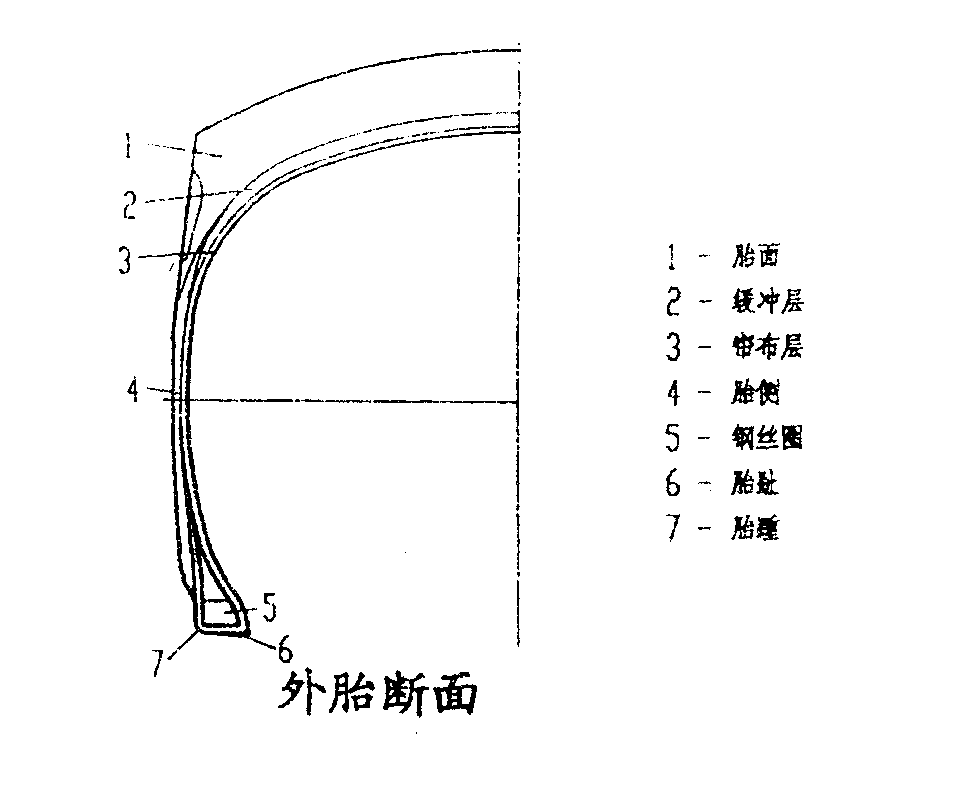

第一節 輪胎的組成
輪胎由外胎、內胎和墊帶構成，這三者與輪輞裝在一起使用。外胎由胎體、胎面和胎圈三個主要部分組成。胎體包括簾布層和緩沖層兩部分，而外層膠又包括胎面膠和胎側膠兩部分。
一、胎面
胎面是輪胎的外覆蓋層，胎面膠分上層冠部膠和下層基部膠兩層。冠部膠直接接觸地面，具有耐磨性和耐切割性，并能傳導車輪的牽引力和制動力。在花紋底部的基部膠用于緩沖地面?zhèn)鲗?dǎo)的振動和沖擊，常用不同于冠部膠的耐熱、耐剪切的橡膠制成。
二、胎體
由多層掛膠簾線按一定的角度貼合而成，能容納壓縮空氣的半硬質框架，具有所需的強度和彈性，以承受輪胎使用時的復雜應力和變形，并緩和外來的路面振動和沖擊。簾布層是胎體的骨架，支撐著外胎各部分，也是固定外胎的外輪廓。緩沖層位于胎體簾布層和胎面之間，有簾布和膠片兩種形式。胎側可保護胎身、胎體，使其免受損傷，具有一定的耐曲撓性。
三、胎圈
胎圈的用途是使輪胎緊密地固定在輪輞上，并承受外胎與輪輞的各種作用力。鋼絲圈是輪胎胎圈的基礎，是外胎強度的重要組成部分，其構造分為方形、六角形、半圓形和圓形四種斷面形式。
四、內胎
內胎是一個富有彈性的圓環膠管，充氣時能伸張緊貼在外胎的內腔上，起密封空氣的作用。具有高彈性、耐撕裂、耐疲勞和氣密性優異等性能。內胎的外緣尺寸稍小于外胎內腔，其斷面各部位厚度因充氣等使用條件的不同，胎冠部位或著合部位往往厚于其他部位。無內胎輪胎內壁要內襯氣密層，其相當于有內胎輪胎的內胎。
內胎的氣門嘴按其結構可分為橡膠金屬氣門嘴（主要用于轎車輪胎）、膠墊氣門嘴（主要用于載重輪胎內胎上）和水氣兩用氣門嘴（專用車輛內胎上）三大類。無內胎輪胎的氣門嘴直接固定在輪輞上。
五、墊帶
墊帶放在內胎與輪輞之間的接觸部位，以保護內胎不受輪輞組合件的磨損。墊帶按其結構分為有形式、無形式和平帶式三種。墊帶的邊緣較薄，表面光滑，具有耐熱性。
第二節 胎面花紋
不同的輪胎花紋有不同程度的牽引力，抗切割性，耐磨耐熱性和漂浮性。因此工程輪胎花紋的選擇取決于工作性質和條件。

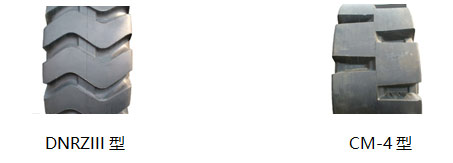

一、巖石花紋
巖石花紋是專為防止尖銳巖石割口而設計的，其接地面積很廣，具有優良的耐磨耗性，如圖
二、牽引花紋
|
PI型 |
牽引花紋是有向花紋，即在驅動輪上花紋朝向一方以產生良好牽引力，而在隨動輪上花紋朝向反方向。在驅動輪上，花紋塊產生自潔作用而提高牽引力，大而深的溝槽可以產生很高的牽引力，但因接地面積小，耐切割性和耐磨性比不上巖石花紋。 |
三、塊狀花紋
|
MP型 |
塊狀花紋具有很寬踏面和賀胎肩在重載下，這種花紋因有高接地面積，故接地壓力較低，且有較高漂浮力，適用于軟地面。 |
四、條狀花紋
|
ST-1型 |
條狀花紋的溝槽與行駛的方向平行，有高的方向穩定性，此類輪胎多用于自由滾動輪上。 |
五、光面花紋
|
SS(L-4S\L-5S)型 |
光面胎無花紋溝，用于低架掛車，因其具有很高抗磨耗性，往往用于地下采礦載運機。用于載運機的光面胎上通常有兩個溝槽，用于測量胎面磨耗程度。 |
六、普通、深花紋和加深花紋胎面的比較
深和加深的花紋高度分別是普通花紋高度的1.5和2.5倍。深與加深花紋輪胎的總直徑幾乎相同，但比普通花紋的輪胎直徑大。當把普通花紋輪胎換成深花紋或加深花紋輪胎時，應當把輪胎外直徑較大和胎面厚度較厚的因素考慮進去。
第三節 輪胎 規格的表示
輪胎規格標志方法有傳統沿用和國際標準兩種。傳統沿用的方法系以用半字線連接的兩組數字來標記輪胎，第一組數字表明輪胎斷面寬度，第二組數字表明輪輞直徑，單位均為英寸（1in=0.0254m）。有的還加上簾布層級，以符號“PR”表示。如果是子午線輪胎結構，連接兩組數字的半字線通常以R字母（子午線結構的英文Radiol字頭）代替之。

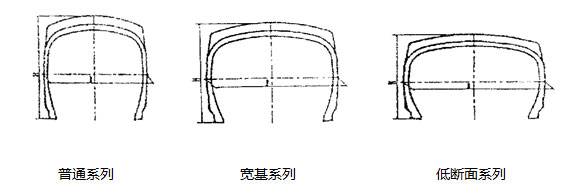

輪胎斷面輪廓不斷演變和發展，分為普通斷面輪胎、寬基輪胎和低斷面輪胎，斷面形狀圖如下：
一、規格表示
（一）普通斷面輪胎規格表示及其特點用途：
如：27.00 –49 – 48 PR （工程機械輪胎---普通斷面）
27.00 -------名義斷面寬代號27英寸
（27.00為普通斷面輪胎表示方法）
49 --------名義輪輞直徑代號49英寸
48 --------輪胎的層級數
PR--------輪胎的層級（英文PLY RATING的縮寫）
特點：接地面積和平均壓力良好，適用于不平整及硬土質路。
用途：用于大型自卸車，亦用于小型裝載機和推土機。
（二）寬基輪胎規格表示及其特點用途：
寬基輪胎目前國內稱為寬輪輞輪胎，斷面寬為14 in以上。
如：23.5 – 25 – 16 PR （工程機械輪胎---寬基）
23.5 ------名義斷面寬代號23.5英寸
（23.5為寬基斷面輪胎表示方法）
25 ------名義輪輞直徑代號25英寸
16 ------輪胎層級數
PR------輪胎的層級
特點：接地面積大，平均壓力小，適用于軟土地面，輪胎浮力大，下沉小，側向穩定性好。
用途：用于鏟運機及大型裝載機。
（三）低斷面輪胎規格表示及其特點用途：
如：35/65 – 33 – 30 PR （工程機械輪胎---65系列低斷面）
35 ------ 名義斷面寬代號35英寸
65 ------ 名義斷面高寬比（扁平率%）
33 ------ 名義輪輞直徑代號33英寸
30 ------ 輪胎的層級數
PR ------ 輪胎的層級
特點：接地面積大，平均壓力小，適用于特殊地面作業，浮力很大，下沉量很小，穩定性好。
用途：用于特殊要求的鏟運機和裝載機。
